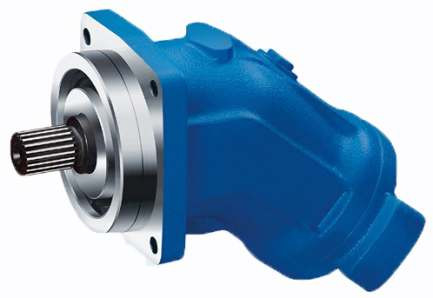

A2FM হাইড্রোলিক মোটর A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200
| সিরিজ |
A2FM সিরিজ:6 |
| কাজের চাপ |
নামমাত্র চাপ 315bar, সর্বোচ্চ চাপ 350bar |
| স্পেসিফিকেশন |
10 থেকে 200 400/450 বার 250 থেকে 1000 350/400 বার |
| কন্ট্রোল পদ্ধতি |
ফ্লাশ ভালভ এবং চার্জ ভালভ; ত্রাণ ভালভ; ভারসাম্য ভালভ BVD এবং BVE; গতি সেন্সর। |
| বৈশিষ্ট্য |
পরিমাণগত মোটরগুলি খোলা এবং বন্ধ সার্কিটগুলিতে হাইড্রোস্ট্যাটিক ট্রান্সমিশনগুলির জন্য অক্ষীয় শঙ্কুযুক্ত প্লঞ্জার রোটার সেটগুলির সাথে সজ্জিত;
মোবাইল এবং স্টেশনারি অ্যাপ্লিকেশনের জন্য;
আউটপুট স্পিড পাম্পের প্রবাহ এবং মোটরের স্থানচ্যুতির উপর নির্ভর করে।
উচ্চ চাপের দিক এবং নিম্ন চাপের দিকের মধ্যে চাপের পার্থক্যের সাথে আউটপুট টর্ক বৃদ্ধি পায়;
স্কেলের সঠিক আকার ড্রাইভের অবস্থার অনুযায়ী সামঞ্জস্য করা যেতে পারে; উচ্চ শক্তি ঘনত্ব সঙ্গে;
ছোট আকারের;
উচ্চ সামগ্রিক দক্ষতা আছে;
ভাল স্টার্টআপ বৈশিষ্ট্য আছে;
অর্থনৈতিক নকশা আছে;
এক টুকরো কোপযুক্ত প্লঞ্জার সিলিং প্লঞ্জার রিং সহ।
|
A2FM মোটরগুলি খোলা এবং বন্ধ সার্কিটে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
অক্ষীয় পিস্টন ইউনিটগুলির প্রকল্প পরিকল্পনা, ইনস্টলেশন এবং কমিশন দক্ষ কর্মীদের দ্বারা সম্পন্ন করা উচিত।
অক্ষীয় পিস্টন ইউনিট ব্যবহার করার আগে, সংশ্লিষ্ট নির্দেশিকা সম্পূর্ণরূপে পড়ুন।
∙ অক্ষীয় পিস্টন ইউনিট থেকে জ্বলন ঝুঁকি অপারেশন সময় এবং অল্প পরে। উপযুক্ত নিরাপত্তা ব্যবস্থা গ্রহণ করা উচিত (যেমন প্রতিরক্ষামূলক পোশাক পরা) ।
বিভিন্ন অপারেটিং অবস্থার (অপারেটিং চাপ, তরল তাপমাত্রা) কারণে অক্ষীয় পিস্টন ইউনিটের বৈশিষ্ট্যগুলি পরিবর্তিত হতে পারে।
∙ ওয়ার্ক লাইন পোর্টঃ
· পোর্ট এবং ফিক্সিং থ্রেড সর্বাধিক নির্দিষ্ট চাপের জন্য ডিজাইন করা হয়েছে।মেশিন বা সিস্টেম প্রস্তুতকারককে নিশ্চিত করতে হবে যে সংযোগকারী উপাদান এবং লাইনগুলির নিরাপত্তা কারণগুলি নির্দিষ্ট অপারেটিং শর্তগুলি পূরণ করে (চাপ, প্রবাহ, জলবাহী তেল, তাপমাত্রা) ।
• ওয়ার্ক লাইন পোর্ট এবং ফাংশন পোর্ট শুধুমাত্র হাইড্রোলিক লাইনের জন্য।
✅ এখানে দেওয়া তথ্য এবং নির্দেশাবলী অনুসরণ করতে হবে।
আইএসও ১৩৮৪৯ এর সাধারণ মেশিন নিরাপত্তা ধারণা অনুসারে পণ্যটিকে একটি উপাদান হিসাবে অনুমোদন দেওয়া যাবে না।
∙ নিম্নলিখিত টার্নিং টর্চ ব্যবহার করুনঃ
· সংযোগকারীঃ
ব্যবহার করা ফিটিংগুলির টর্চিং টর্কের জন্য নির্মাতার নির্দেশাবলী দেখুন।
· মাউন্ট বোল্টঃ
ডিআইএন১৩ অনুযায়ী আইএসও মেট্রিক থ্রেড এবং এএসএমইবি১ অনুসারে থ্রেড সহ মনিটরিং বোল্টের জন্য।1, আমরা VDI2230 অনুযায়ী পৃথক হাউজিংয়ের টার্নিং টর্চগুলি পরীক্ষা করার পরামর্শ দিই।
· অক্ষীয় পিস্টন ইউনিটের জন্য গহ্বরযুক্ত গর্তঃ
সর্বাধিক অনুমোদিত টার্নিং টর্ক MGmax হল গ্রিডযুক্ত গর্তের জন্য সর্বাধিক মান এবং এটি অতিক্রম করা যাবে না।
· লকিং স্ক্রু:
অক্ষীয় পিস্টন ইউনিটের সাথে সরবরাহিত ধাতব লকিং স্ক্রুগুলির জন্য, লকিং স্ক্রুটির জন্য প্রয়োজনীয় টার্নিং টর্ক এমভি ব্যবহার করা উচিত।
ইনস্টলেশনের সতর্কতা
কমিশন এবং অপারেশনের সময়, অক্ষীয় পিস্টন ইউনিট সবসময় হাইড্রোলিক তেল দিয়ে ভরাট এবং বায়ু দিয়ে ventilated করা আবশ্যক।তুলনামূলকভাবে দীর্ঘ সময়ের নিষ্ক্রিয়তার পরও উপরের সতর্কতা মেনে চলা উচিত।, যেহেতু অক্ষীয় পিস্টন ইউনিট হাইড্রোলিক লাইনের মাধ্যমে ট্যাঙ্কে হাইড্রোলিক তেল ড্রেন করতে পারে।
বিশেষ করে "ট্রান্সমিশন শ্যাফ আপ" ইনস্টলেশন অবস্থানে, তেল ভর্তি এবং নিষ্কাশন পুরোপুরি সম্পন্ন করা আবশ্যক, অন্যথায় তেল মুক্ত অপারেশন মত বিপদ হবে।
পাম্পের হাউজিংয়ের ড্রেন তেলটি সর্বোচ্চ ড্রেন হোলস (টি 1, টি 2) দিয়ে ট্যাঙ্কে ড্রেন করা উচিত।
একাধিক ডিভাইসের সংমিশ্রণের ক্ষেত্রে, প্রতিটি ডিভাইসের জন্য সংশ্লিষ্ট চাপ অতিক্রম করা হবে না তা নিশ্চিত করুন। যখন ডিভাইসের ড্রেন পোর্টে একটি ডিফারেনশিয়াল চাপ বিদ্যমান থাকে,সাধারণ ড্রেন লাইনটি প্রতিস্থাপন করা উচিত যাতে কোনও পরিস্থিতিতে সমস্ত সংযুক্ত সরঞ্জামগুলির জন্য সর্বনিম্ন অনুমোদিত চাপ অতিক্রম করা না হয়যদি এটি সম্ভব না হয়, তবে প্রয়োজন হলে একটি পৃথক ড্রেন লাইন স্থাপন করা উচিত।
অনুকূল গোলমাল মান পেতে, সমস্ত সংযোগ লাইনগুলি ইলাস্টিক উপাদানগুলির সাথে পৃথক করা উচিত এবং ট্যাঙ্কের উপরে ইনস্টলেশন এড়ানো উচিত।
সমস্ত অপারেটিং শর্তে, ড্রেন লাইনটি ট্যাঙ্কে ন্যূনতম তেলের স্তরের নীচে একটি বিন্দুতে পরিচালিত করতে হবে।
