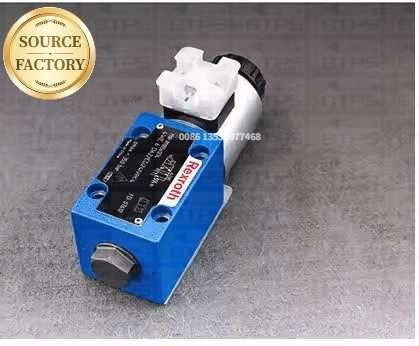

REXROTH 4WREE 4WREE6 4WREE10 হাইড্রোলিক সোলিনয়েড ভালভ সরাসরি পরিচালিত আনুপাতিক দিকনির্দেশক ভালভ

হাইড্রোলিক ভালভ ডিজাইন নীতি

হাইড্রোলিক ভালভের নকশা মূলত হাইড্রোলিক ভালভ গ্রুপের নকশার জন্য এবং হাইড্রোলিক ভালভ গ্রুপের নকশার আগে তেল সার্কিট বিবেচনা করা উচিত।তেল সার্কিটের কোন অংশগুলিকে সংহত করা যেতে পারে তা আগে থেকেই নির্ধারণ করা প্রয়োজন. তেল সার্কিট নকশা সহজ হতে হবে এবং অপ্রয়োজনীয় পদক্ষেপ সংরক্ষণ করুন। তেল সার্কিট নির্ধারণ করার পরে, প্রধান জিনিস obliquely গর্ত এবং প্রক্রিয়া গর্ত হয়।তেলের পথের এই জিনিসগুলো কমিয়ে আনা উচিত. যতক্ষণ এটি যথেষ্ট, এটি খুব বেশি প্রয়োজন হয় না। oblique গর্ত এবং প্রক্রিয়া গর্ত নকশা মধ্যে গর্ত ব্যাসার্ধ মনোযোগ দিন।

রেক্স্রোথ হাইড্রোলিক ভালভ

একটি হাইড্রোলিক ভালভ একটি অটোমেশন উপাদান যা চাপ তেল দ্বারা চালিত হয়। এটি একটি চাপ বিতরণ ভালভ এবং চাপ তেল দ্বারা নিয়ন্ত্রিত হয়।এটি সাধারণত একটি ইলেক্ট্রোম্যাগনেটিক চাপ বিতরণ ভালভের সাথে একত্রে ব্যবহৃত হয়. এটি তেল, গ্যাস, এবং জল পাইপলাইন চালু এবং বন্ধ দূরবর্তী নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে

জলবিদ্যুৎ কেন্দ্রের সিস্টেমগুলি। সাধারণত clamping, নিয়ন্ত্রণ, lubrication এবং অন্যান্য তেল সার্কিট জন্য ব্যবহৃত হয়।

সরাসরি কাজ করা টাইপ এবং পাইলট টাইপ আছে, এবং পাইলট টাইপ বেশিরভাগ ব্যবহৃত হয়।

রেক্স্রথ 4WREE সিরিজের আনুপাতিক দিকনির্দেশক ভালভ

আকার ৬, ১০

কম্পোনেন্ট সিরিজ 2X

সর্বোচ্চ অপারেটিং চাপ ৩১৫ বার

সর্বাধিক প্রবাহ 180 l/min

বৈশিষ্ট্য

কেন্দ্রীয় থ্রেড এবং অপসারণযোগ্য কয়েল সহ আনুপাতিক সোলিনয়েড দ্বারা অ্যাকশন
√ বৈদ্যুতিক অবস্থান ফিডব্যাক
Subsubplates: DIN 24 340 ফর্ম A, ISO 4401, CETOP-RP 121 H, NFPA T3 এর সাথে পোর্টিং মডেল।5.1M R1 এবং ANSI B93.7 D 03, D 05 SAARalog sheet RA 45 052 এবং RA 45 054 এর সাবপ্লেট (বিচ্ছিন্ন আদেশ), পৃষ্ঠা 15 এবং 16 দেখুন
√ স্প্রিং সেন্ট্রাল কন্ট্রোল স্পুল
মডেল 4WREE, ইন্টারফেস A1 এবং F1 সঙ্গে ইন্টিগ্রেটেড ভালভ ইলেকট্রনিক্স
মডেল 4WRE এর জন্য নিয়ন্ত্রণ ইলেকট্রনিক্সঃ ইলেকট্রনিক এম্প্লিফায়ার VT-VRPA2-1-1X ইউরোকার্ড ফরম্যাটে (বিচ্ছিন্ন অর্ডার)

√ সরাসরি চালিত নিয়ন্ত্রিত দিকনির্দেশক ভালভ, সার্ভো মানের নিয়ন্ত্রণ স্পুল এবং হাতা সঙ্গে
একপাশে চালিত, 4/4 ব্যর্থতা-নিরাপদ অবস্থান নিষ্ক্রিয় অবস্থায়
ইলেকট্রিক পজিশন ফিডব্যাক এবং ইন্টিগ্রেটেড ইলেকট্রনিক্স (ওবিই), কারখানায় ক্যালিব্রেটেড
ইলেকট্রিক পোর্ট 6P+PE ইন্টারফেস A1 ±10 V বা ইন্টারফেস F1 4...20 mA সহ ডিফারেনশিয়াল এম্প্লিফায়ারের সিগন্যাল ইনপুট (Rsh = 200 Ω)
উৎপাদন এবং পরীক্ষার উদ্ভিদগুলিতে ইলেক্ট্রো-হাইড্রোলিক নিয়ন্ত্রণ সিস্টেমের জন্য ব্যবহৃত

টাইপ কোডঃ
