| 01 |
3টি প্রধান বন্দর |
3 |
| 4টি প্রধান বন্দর |
4 |
| 02 |

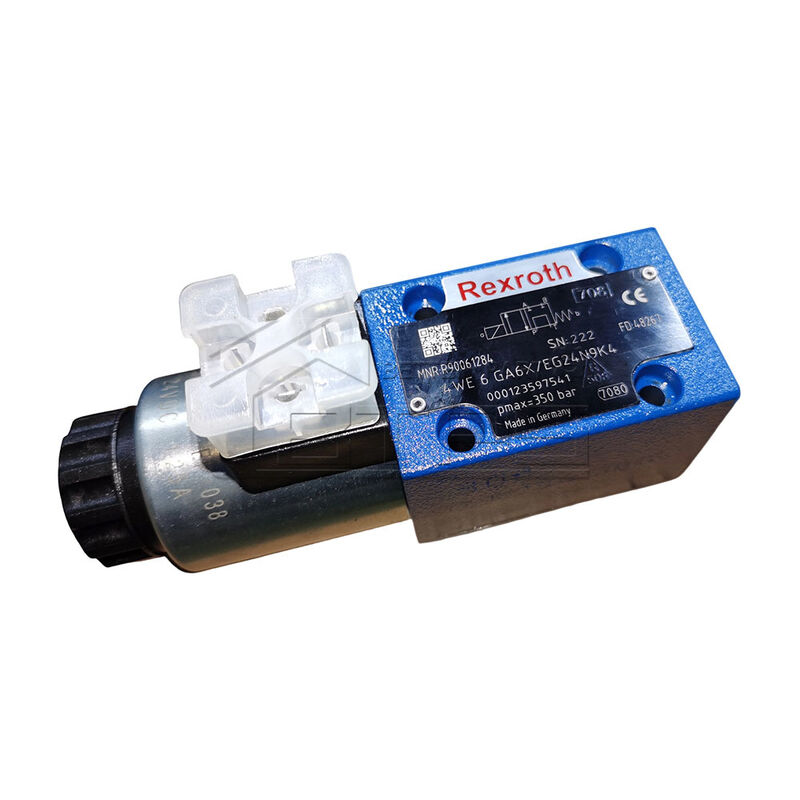

দিকনির্দেশক ভালভ |
আমরা |
| 03 |
আকার 6 |
6 |
| 04 |
চিহ্ন যেমন C, E, EA, EB, ইত্যাদি; সম্ভাব্য সংস্করণের জন্য, প্রতীক দেখুন |
|
| 05 |
কম্পোনেন্ট সিরিজ 60 … 69 (60 … 69: অপরিবর্তিত ইনস্টলেশন এবং সংযোগের মাত্রা) |
6X |
| 06 |
সঙ্গে বসন্ত ফিরে |
কোন কোড নেই |
| বসন্ত প্রত্যাবর্তন ছাড়া |
ও |
| বসন্ত ছাড়াই ডিটেনশন নিয়ে ফিরবেন |
অফ |
| 07 |
উচ্চ ক্ষমতার সোলেনয়েড, ওয়েট-পিন, বিচ্ছিন্ন কয়েল সহ |
ই |
| 08 |
সরাসরি ভোল্টেজ 24 V |
G24 |
| বিকল্প ভোল্টেজ 230 V, 50/60 Hz |
W230 |
| AC ভোল্টেজ 110 V বা 120 V, 50/60 Hz |
W110
W + ভোল্টেজ |
| সরাসরি ভোল্টেজ 205 V |
G205 |
| এসি ভোল্টেজের জন্য রেকটিফায়ার সহ ডিসি সোলেনয়েড (ফ্রিকোয়েন্সি সম্পর্কিত নয়; শুধুমাত্র কভারের সাথে প্লাগ-ইন সংযোগের সাথে উপলব্ধ, কেন্দ্রীয় সংযোগের মাত্রা দেখুন) |
W110R |
| এসি ভোল্টেজ মেইনগুলির সাথে অপারেশনের ক্ষেত্রে ডিসি সোলেনয়েডে নামমাত্র ভোল্টেজ 96 V (AC ভোল্টেজ মেইন 110 V - 50/60 Hz একটি গ্রহণযোগ্য ভোল্টেজ সহনশীলতা +/- 10%) |
G96 |
| DC সোলেনয়েডে নামমাত্র ভোল্টেজ 205 V AC ভোল্টেজ মেইনগুলির সাথে অপারেশন (AC ভোল্টেজ মেইন 230 V – 50/60 Hz একটি গ্রহণযোগ্য ভোল্টেজ সহনশীলতা +/- 10%) |
G205 |
|
রেকটিফায়ারের মাধ্যমে নিয়ন্ত্রণের মাধ্যমে এসি ভোল্টেজ মেইনগুলির সাথে সংযোগ
1)
|
| 09 |
ম্যানুয়াল ওভাররাইড ছাড়া |
কোন কোড নেই |
| গোপন ম্যানুয়াল ওভাররাইড সহ (মান) |
N9 2) |
| ম্যানুয়াল ওভাররাইড সহ |
N 2) |
| লকযোগ্য ম্যানুয়াল ওভাররাইড "মাশরুম বোতাম" সহ (ছোট) |
N4 2) |
| লকযোগ্য ম্যানুয়াল ওভাররাইড "মাশরুম বোতাম" সহ (বড়) |
N5 2); ৩) |
| ম্যানুয়াল ওভাররাইড সহ "মাশরুম বোতাম" (বড়), লক করা যায় না |
N6 2) |
| লকযোগ্য ম্যানুয়াল ওভাররাইড "বাদাম" সহ |
N7 2) |
| বৈদ্যুতিক সংযোগ |
| 10 |
স্বতন্ত্র সংযোগ |
| সঙ্গম সংযোগকারী ছাড়া, সংযোগকারী DIN EN 175301-803 সহ |
K4 4) |
| সঙ্গম সংযোগকারী ছাড়া, সংযোগকারী এএমপি জুনিয়র-টাইমার সহ |
C44) |
| সঙ্গম সংযোগকারী ছাড়া, সংযোগকারী DT 04 - 2PA (ডয়েচ প্লাগ) সহ |
K404); ৭) |
| সঙ্গম সংযোগকারী ছাড়া, IEC 60947-5-2 অনুযায়ী সংযোগকারী M12 x 1 সহ 4-মেরু, ইন্টিগ্রেটেড ইন্টারফারেন্স প্রোটেকশন সার্কিট এবং স্ট্যাটাস LED |
K72L5) |
| সঙ্গম সংযোগকারী ছাড়া, IEC 60947-5-2 অনুযায়ী সংযোগকারী M12 x 1 সহ 4-পোল, ইন্টিগ্রেটেড ইন্টারফারেন্স প্রোটেকশন সার্কিট এবং স্ট্যাটাস LED (কোন সংযোগ পিন 1 থেকে পিন 2 নেই) |
K73L5) |
| কেন্দ্রীয় সংযোগ |
| কভারে তারের প্রবেশ, indiSAAR বা আলো সহ |
ডিএল |
| কভারে কেন্দ্রীয় প্লাগ-ইন সংযোগ, indiSAARor আলোর সাথে (সঙ্গম সংযোগকারী ছাড়া); DIN EN 175201-804 অনুযায়ী সংযোগকারী |
DK6L6) |
| M12x1 প্লাগ-ইন সংযোগ সহ, উচ্চ-কর্মক্ষমতা সংস্করণ: 4-মেরু |
DK24L 5) |
| M12x1 প্লাগ-ইন সংযোগ সহ, উচ্চ-পারফরম্যান্স সংস্করণ: 4-মেরু, সমন্বিত হস্তক্ষেপ সুরক্ষা সার্কিট, LED সহ অপারেটিং ডিসপ্লে |
DK35L 5) |
| স্পুল অবস্থান পর্যবেক্ষণ |
|
|
| 11 |
অবস্থান সুইচ ছাড়া |
কোন কোড নেই |
| প্রবর্তক অবস্থান সুইচ প্রকার QM |
| নিরীক্ষণ করা স্পুল অবস্থান "a" |
QMAG24 |
| পর্যবেক্ষণ করা স্পুল অবস্থান "b" |
QMBG24 |
| নিরীক্ষণ করা বিশ্রামের অবস্থান |
QM0G24 |
| ইন্ডাকটিভ পজিশন সুইচ টাইপ QR |
| নিরীক্ষণ করা বিশ্রামের অবস্থান |
QR0G24S |
| পর্যবেক্ষণ করা স্পুল অবস্থান "a" এবং "b" |
QRABG24E |
| প্রবর্তক অবস্থান সুইচ প্রকার QL |
| নিরীক্ষণ করা স্পুল অবস্থান "a" |
QLAG24 |
| পর্যবেক্ষণ করা স্পুল অবস্থান "b" |
QLBG24 |
| ইন্ডাকটিভ প্রক্সিমিটি সেন্সর টাইপ QS |
| নিরীক্ষণ করা স্পুল অবস্থান "a" |
QSAG24W |
| পর্যবেক্ষণ করা স্পুল অবস্থান "b" |
QSBG24W |
| পর্যবেক্ষণ করা স্পুল অবস্থান "0" |
QS0G24W |
| নিরীক্ষণ করা স্পুল অবস্থান "0" এবং "a" |
QS0AG24W |
| পর্যবেক্ষণ করা স্পুল অবস্থান "0" এবং "b" |
QS0BG24W |
| পর্যবেক্ষণ করা স্পুল অবস্থান "a" এবং "b" |
QSABG24W |
| আরও বিস্তারিত জানার জন্য, ডেটা শীট 24830 দেখুন |
| 12 |
থ্রোটল সন্নিবেশ ছাড়া |
কোন কোড নেই |
| থ্রোটল সন্নিবেশ সঙ্গে |
| সংযোগ |
থ্রটল Ø মিমিতে |
| 0,8 মিমি |
1,0 মিমি |
1,2 মিমি |
| পৃ |
= B08 |
= B10 |
= B12 |
| ক |
= H08 |
= H10 |
= H12 |
| খ |
= R08 |
= R10 |
= R12 |
| ক এবং বি |
= N08 |
= N10 |
= N12 |
| টি |
= X08 |
= X10 |
= X12 |
| ভালভের কর্মক্ষমতা সীমা অতিক্রম করে এমন প্রবাহের সাথে ব্যবহার করুন (পণ্যের বিবরণ দেখুন) |
| ক্ল্যাম্পিং দৈর্ঘ্য |
| 13 |
42 মিমি (মান) |
কোন কোড নেই |
| 22 মিমি |
জেড |
| সীল উপাদান |
| 14 |
এনবিআর সিল |
কোন কোড নেই |
| FKM সিল |
ভি |
| ব্যবহৃত হাইড্রোলিক তরল সঙ্গে সীল সামঞ্জস্য পর্যবেক্ষণ. (অন্যান্য সীল অনুরোধের ভিত্তিতে) |
| 15 |
loSAARing গর্ত ছাড়া |
কোন কোড নেই |
| loSAARing গর্ত সঙ্গে |
/60 8) |
| loSAARing হোল এবং লকিং পিন ISO 8752-3x8-St সহ |
/62 |
| 16 |
প্লেইন টেক্সটে আরও বিশদ বিবরণ |
* |
